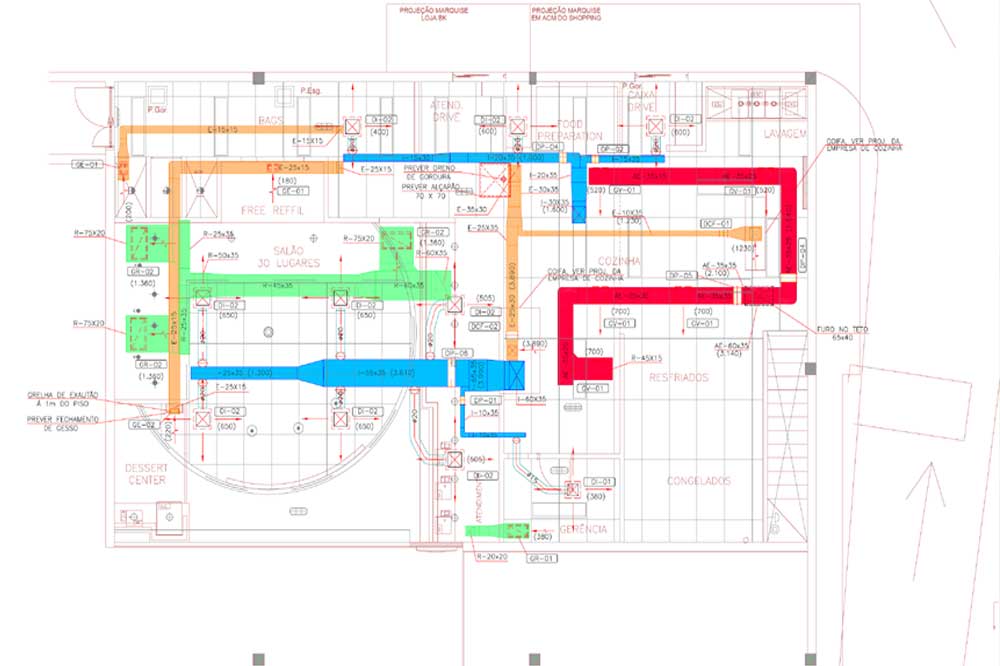

SISTEMA DE EXAUSTÃO, VENTILÇÃO E AR CONDICIONADO

BURGUER KING - SOROCABA - COZINHA INDUSTRIAL E EXPANSÃO DIRETA 30HP

Para a elaboração do projeto de ac, foi adotado um sistema “tipo splitão”, com rede de dutos, difusores quadrados, lineares, de alta indução e grelhas; para cozinha industrial, foi adotado um sistema de exaustão e ventilação mecânica, dutos, venezianas e grelhas conforme norma (abnt nbr 141518).

Ver pdf

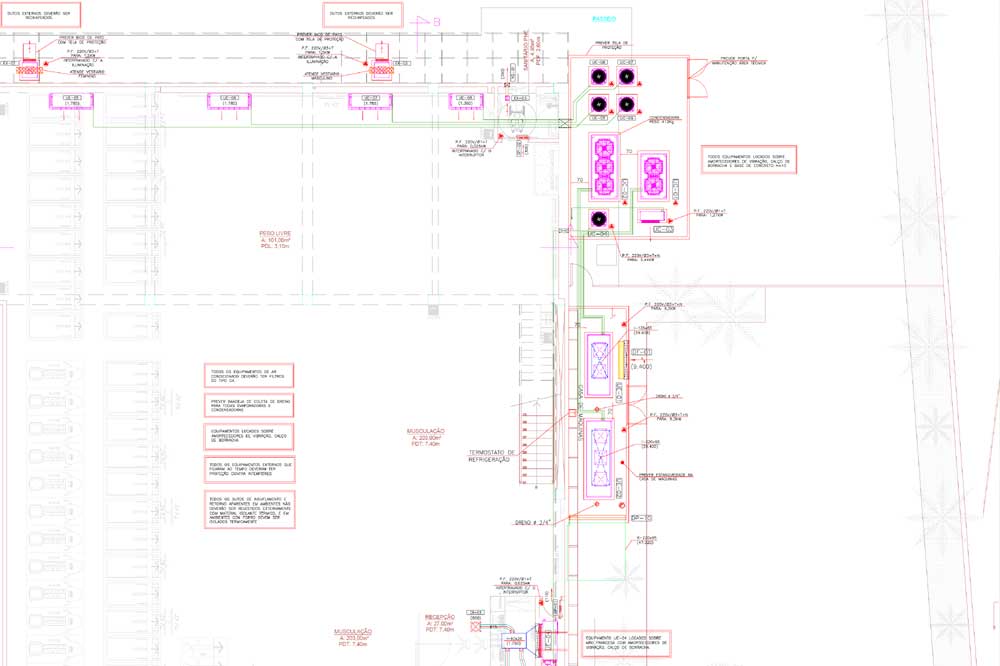

sistemas tipo splitão e split

SMART FIT (ATIBAIA)
ACADEMIA DE GINASTICA EXPANSÃO DIRETA 100HP



Para a elaboração do projeto de ac, foram adotados sistemas “tipo splitão” e “split”, com rede de dutos, difusores quadrados, lineares, de alta indução e grelhas, sistema de exaustão mecânica com rede de dutos e grelhas.

Ver pdf

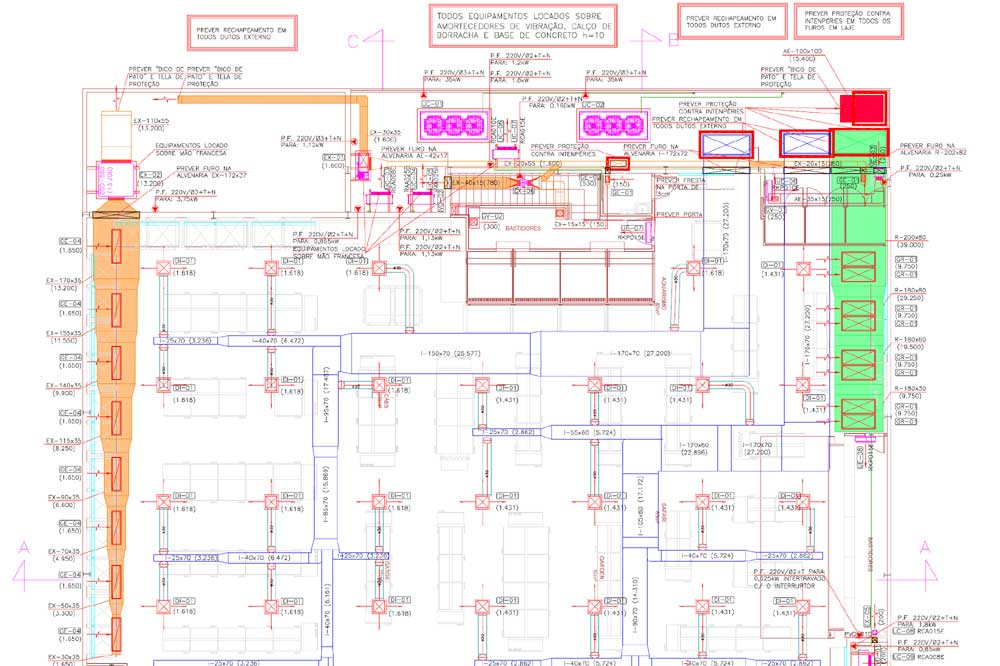

sistema de exaustão e ventilação

PET CENTER (MOOCA) - LOJA COMERCIAL EXPANSÃO DIRETA 140HP

Para a elaboração do projeto de ac, foi adotado um sistema ''tipo splitão” com diferencial de pressão e sistema “split, com rede de dutos, difusores quadrados, lineares e de alta indução e grelhas, sistema de exaustão e ventilação mecânica com rede de dutos com grelhas conforme norma (abnt nbr 16401).

Ver pdf

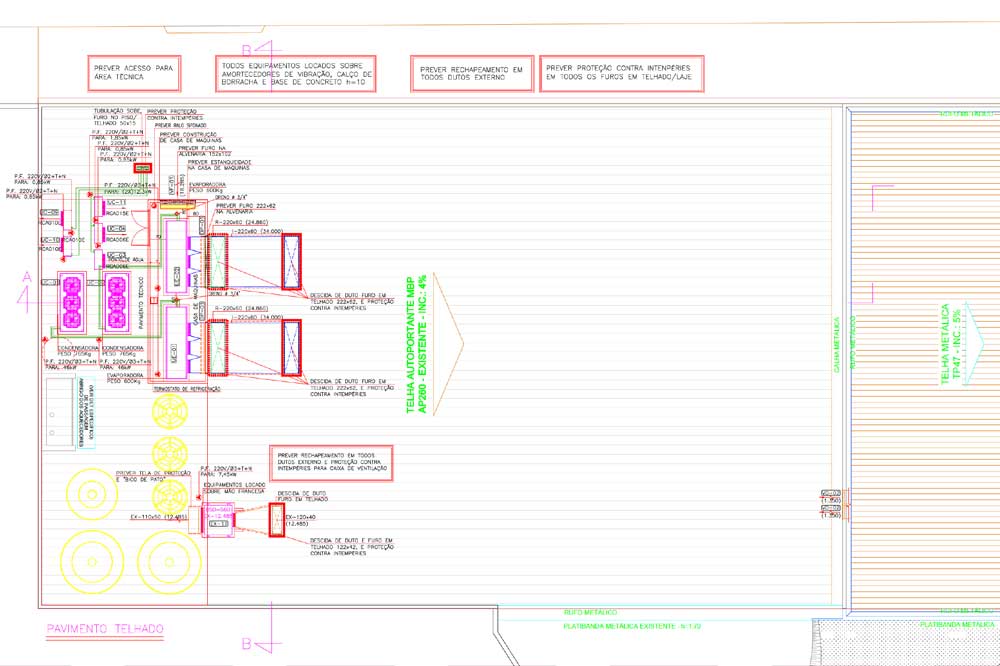

SPLITÃO 110 TR

PET CENTER (GOIÂNIA)- LOJA COMERCIAL (DE RUA) SISTEMA ''SPLITÃO'' 110 TR - DIFERENCIAL DE PRESSÃO EXPANSÃO DIRETA 120HP

Para a elaboração do projeto de ac, foram adotados sistemas “tipo splitão” e “split”, com rede de dutos, difusores quadrados, lineares, de alta indução e grelhas, sistema de exaustão e ventilação mecânica com rede de dutos, venezianas e grelhas, conforme norma (abnt nbr 16401).

Ver pdf

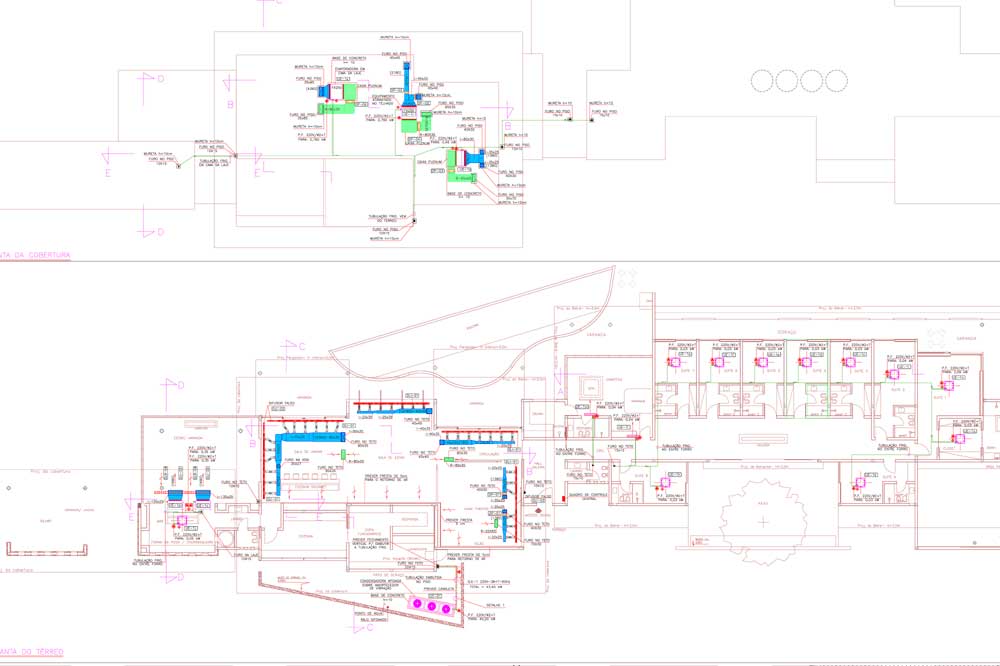

SISTEMA VRV 36 TR

RESIDÊNCIA GOLF - PROJETO RESIDÊNCIAL SISTEMA VRV 36 TR EXPANSÃO DIRETA 40HP



Para a elaboração do projeto de ac, foi adotado um sistema “vrf”, com rede de dutos, difusores quadrados, lineares, de alta indução e grelhas, sistema de exaustão e ventilação mecânica com rede de dutos conforme norma (abnt nbr 16401).

Ver pdf

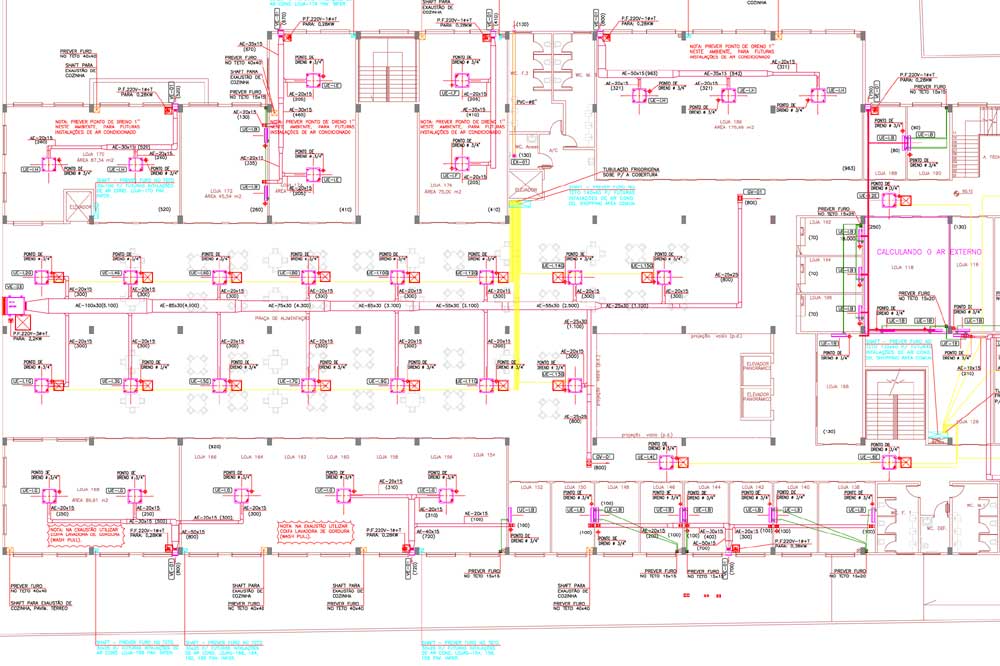

SISTEMA SPLIT 1X1 730 TR

SHOPPING DA CONSTRUÇÃO - PROJETO COMERCIAL (GRANDE PORTE) SISTEMA SPLIT 1X1 730 TR

Projeto comercial (grande porte) –para a elaboração do projeto de ac. Do shopping localizado em alphaville, foi adotado um sistema “split inverter”, para cozinha industrial, sistema de exaustão e ventilação mecânica com rede de dutos, venezianas e grelhas conforme norma (abnt nbr 141518).

Ver pdf

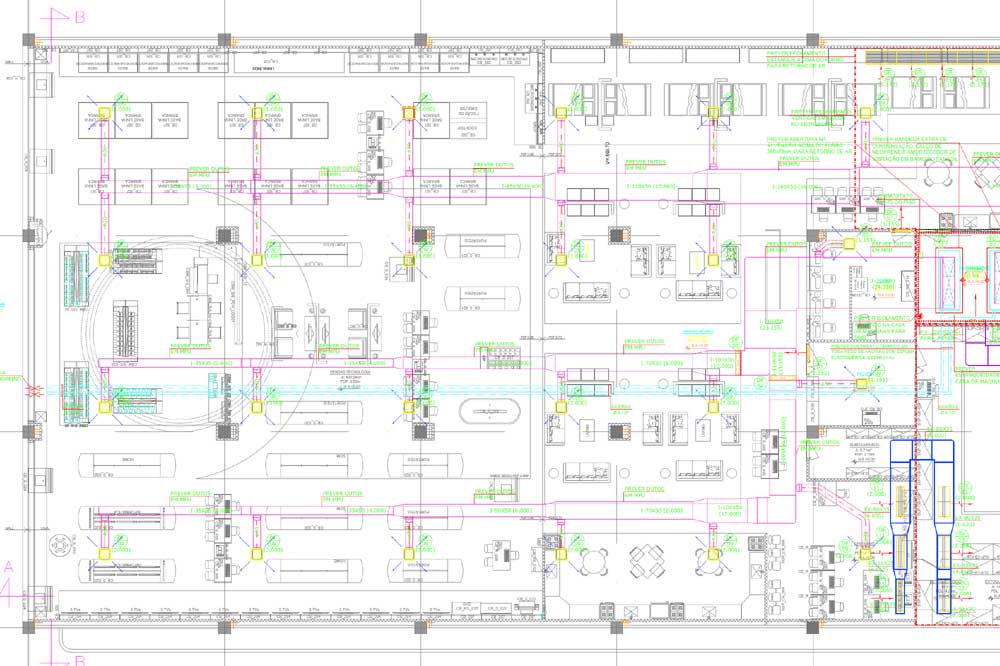

SISTEMA DE REFRIGERAÇÃO INDIRETO

VIA VAREJO (SHOPPING RECIFE) - LOJA COMERCIAL SISTEMA DE REFRIGERAÇÃO INDIRETO ''ÁGUA RESFRIADA'' 70 TR RECIFE EXPANSÃO INDIRETA 90HP

Loja comercial –para a elaboração do projeto de ac. Do shopping localizado em Alphaville, foi adotado um sistema de água resfriada ”fancoil” e inverter “split 1x1” carrier, com rede de dutos, difusores quadrados, lineares, de alta indução e grelhas, sistema de exaustão e ventilação mecânica com rede de dutos, venezianas e grelhas conforme norma (abnt nbr 141518).

Ver pdf

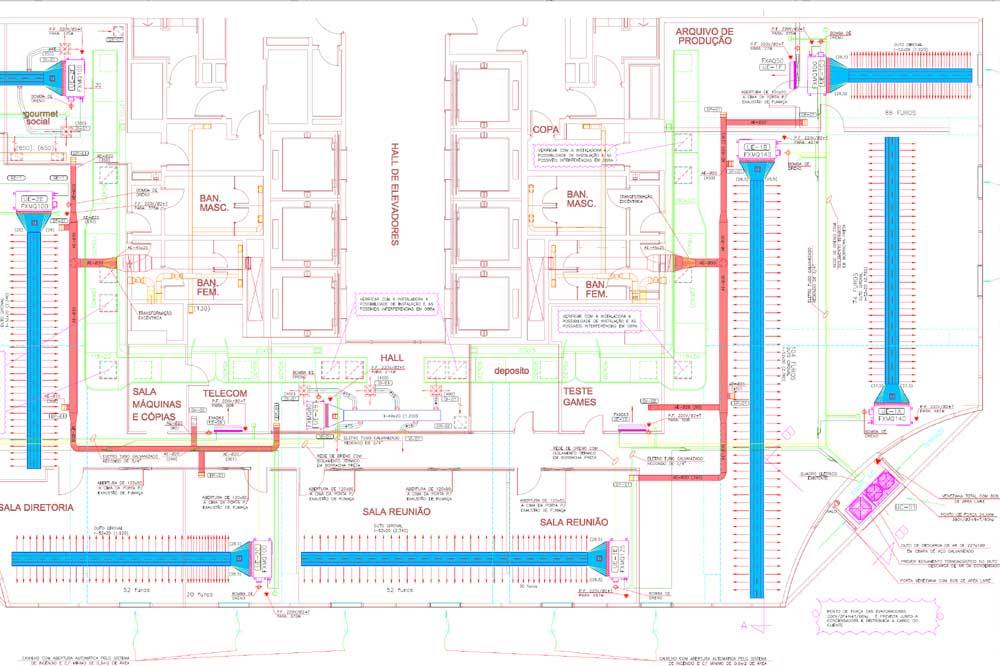

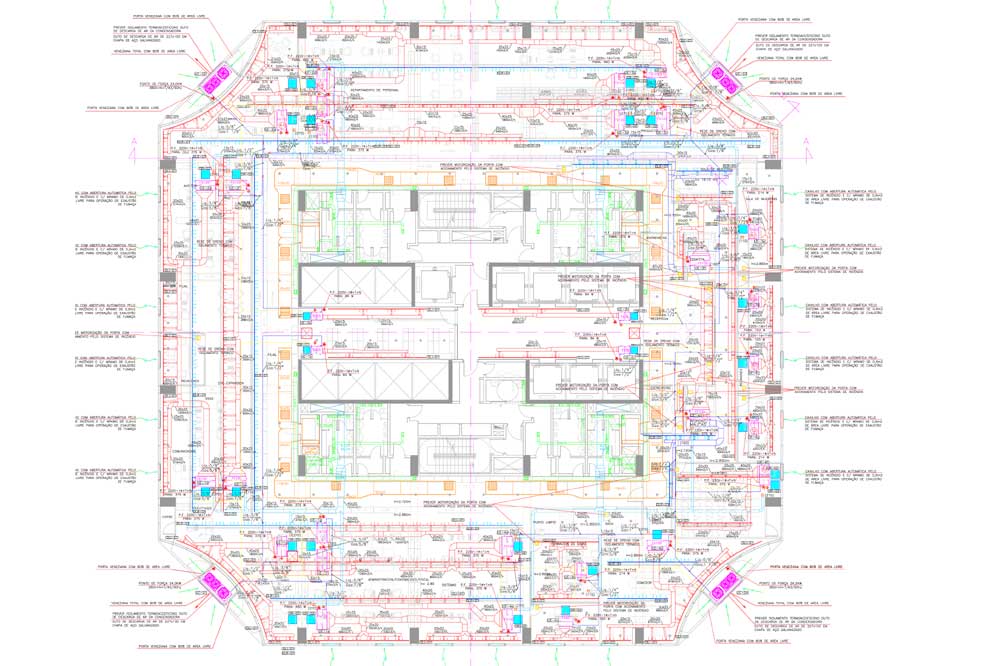

SISTEMA VRV 84 TR

SONY (ED. ITOWER) - PROJETO CORPORATIVO SISTEMA VRV 84 TR EXPANSÃO DIRETA 90HP



Para a elaboração do projeto de ac, foi adotado um sistema “vrv”, com rede de dutos, difusores quadrados, lineares, de alta indução e grelhas, sistema de exaustão e ventilação mecânica, extração de fumaça com rede de dutos e grelhas quadradas conforme norma (abnt nbr 16401).





Ver pdf

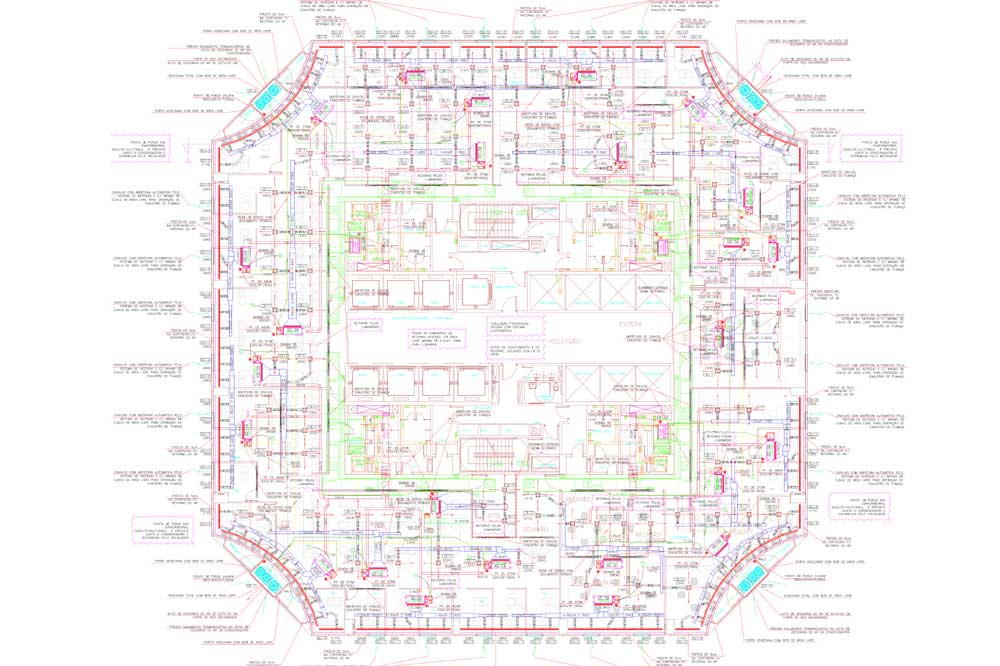

SISTEMA VRV 125 TR

FOZ DO BRASIL - ODEBRECHT (ED. ITOWER) - PROJETO CORPORATIVO - SISTEMA VRV 125 TR





Para a elaboração do projeto de ac, foi adotado um sistema “vrv”, com rede de dutos, difusores quadrados, lineares, de alta indução e grelhas, sistema de exaustão e ventilação mecânica com rede de dutos e grelhas, extração de fumaça com dutos e grelhas quadradas conforme norma (abnt nbr 16401).


Ver pdf

SISTEMA VRV 84 TR

ZARA (ED. ITOWER) - PROJETO CORPORATIVO - SISTEMA VRV 84 TR

Para a elaboração do projeto de ac, foi adotado um sistema “vrv”, com rede de dutos, difusores quadrados, lineares, de alta indução e grelhas, sistema de exaustão e ventilação mecânica com rede de dutos e grelhas, extração de fumaça com dutos e grelhas quadradas conforme norma (abnt nbr 16401).

Ver pdf

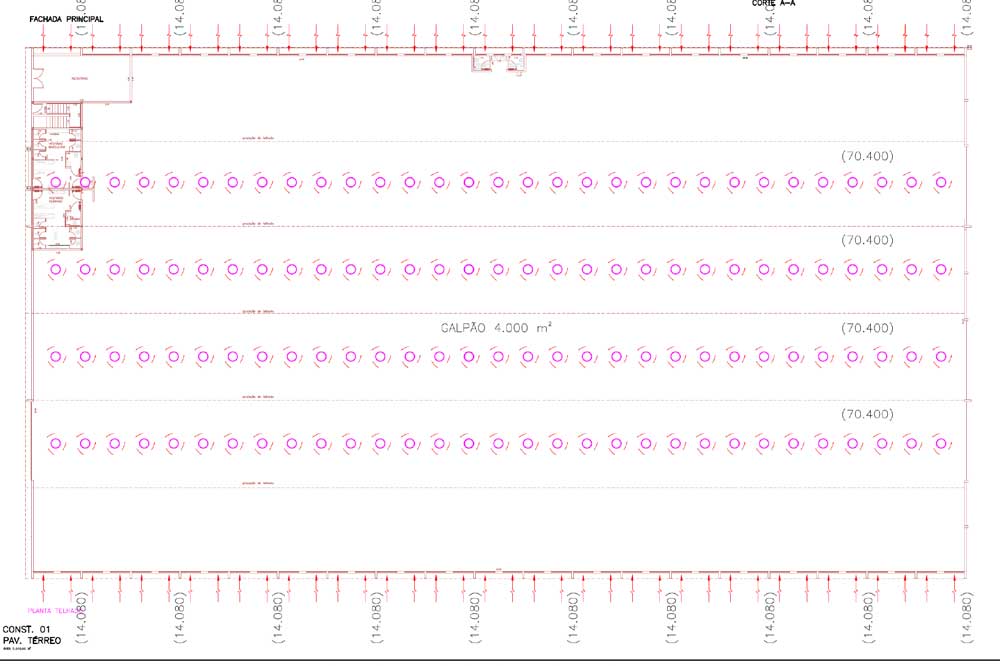

VENTILAÇÃO EÓLICA INDUSTRIAL

LCO - GALPÃO INDUSTRIAL - VENTILAÇÃO EÓLICA INDUSTRIAL

Para a elaboração do projeto de ventilação para um galpão industrial, foi adotado um sistema de ventiladores eólicos de telhados, para diminuir a temperatura interna e melhorar a sensação térmica dos colaboradores.



Ver pdf

HOSPITAL (PREVENT SENIOR) EXPANSÃO INDIRETA 170HP/ EXPANSÃO DIRETA 220HP

Projeto centro cirúrgico e uti –para a elaboração do projeto de ac. Do centro cirúrgico e uti, foi adotado um sistema de água resfriada ”chiller”, “fancoil’s” com atenuadores de ruído, filtros g4+f8 e sistema “vrv”, com rede de dutos para insuflamento com caixas para filtros hepa (a3), dampers para regulagem de vazão de ar, difusores quadrados, lineares e de alta indução, caixa terminal com difusor para filtro hepa e dutos para retorno de ar com grelhas, evaporadoras, para os quartos de isolamento, foi projetado com pressão positiva ou negativa, o fancoil com umidificação e bateria de reaquecimento embutidos e damper’s motorizados, filtros g4+f7 e caixa de filtro terminal hepa (a3), nos dutos de insuflamento e damper’s motorizado nos dutos de retorno de ar, sistema de exaustão mecânica com dutos, atenuadores de ruídos, caixa de filtragem hepa e damper para regulagem de vazão de ar, para banheiros, utilidade e copa, foi adotado sistema de exaustão e ventilação mecânica com rede de dutos, grelhas e venezianas conforme norma (abnt nbr 16401 e 7256).



HOSPITAL (PREVENT SENIOR) EXPANSÃO INDIRETA 190HP/ EXPANSÃO DIRETA 60HP

Projeto hemodiálise –para a elaboração do projeto de ac. Da hemodiálise, foi adotado um sistema de água resfriada ”chiller”, “fancoil’s” traydus 70hp com filtros g4, resistência de aquecimento e umidificador embutido, “fancoletes” com filtro g4, sistema “vrf” e sistema inverter “split”, com rede de dutos para insuflamento dampers para regulagem de vazão de ar, difusores quadrados, lineares, de alta indução e dutos para retorno de ar com grelhas, para hemodiálise, foi projetado um sistema de exaustão mecânica com dutos e grelhas para manter uma leve pressão negativa e para banheiros, utilidade, dml e copa, sistema de exaustão e ventilação mecânica com rede de dutos, grelhas e venezianas conforme norma (abnt nbr 16401 e 7256).



HOSPITAL (PREVENT SENIOR) EXPANSÃO INDIRETA 90HP

Projeto hospitalar –para a elaboração do projeto de ac, foi adotado um sistema de água resfriada ”chiller” e “fancoil’s” com filtro g4+f7, resistência de aquecimento e umidificador embutido, com atenuadores de ruído, filtros g4+f7, com rede de dutos, difusores quadrados, lineares e de alta indução, caixa terminal com difusor para filtro hepa, dutos para retorno de ar com grelhas, para banheiros, dml e copa, sistema de exaustão e ventilação mecânica com rede de dutos, grelhas, venezianas e damper’s para regulagem de vazão de ar conforme norma (abnt nbr 16401 e 7256).



HOSPITAL (GREEN LINE) EXPANSÃO INDIRETA 270HP

Projeto hospitalar –para a elaboração do projeto de ac, foi adotado um sistema de água resfriada ”chiller” e “fancoil’s” com filtros g4+f7 , com resistencia de aquecimento e umidificador embutido, “fancoletes” com filtro g4, com rede de dutos para insuflamento com atenuadores de ruído, difusores quadrados, lineares, difusores de alta indução, caixa terminal com difusor para filtro hepa, dutos para retorno de ar com atenuadores de ruído e grelhas, para banheiros, dml, expeurgo, morgue e copa, sistema de exaustão e ventilação mecânica com rede de dutos, grelhas, venezianas e damper’s para regulagem de vazão de ar conforme norma (abnt nbr 16401 e 7256).



TELEMARKETING (ATENTO) EXPANSÃO DIRETA 50HP

Tratamento de ar por renovação– para a elaboração do projeto de ac, foi adotado um sistema “splitão” e inverter “split” com filtro g4, rede de dutos para insuflamento e dampers para regulagem de vazão de ar, para o retorno do ar, foi projetado um de exaustão mecânica com dutos, grelhas, venezianas e damper para regulagem de vazão de ar conforme norma (abnt nbr 16401).
